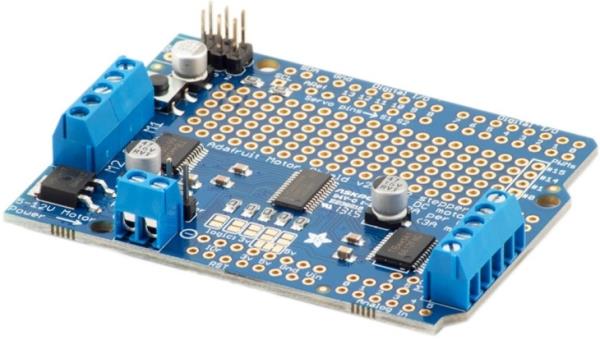

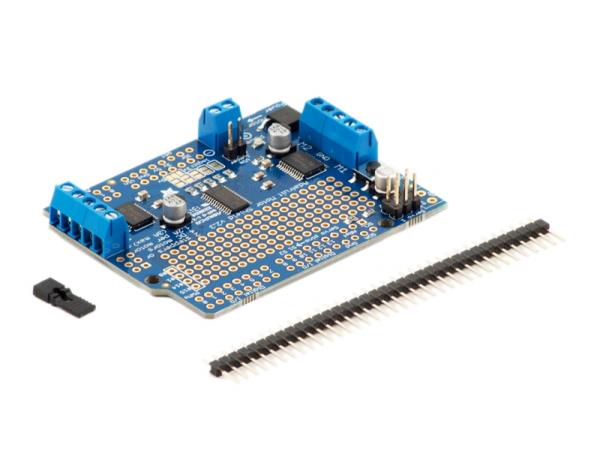

ADAFRUIT MOTOR/STEPPER/SERVO SHIELD FOR ARDUINO V2 KIT - V2.3

Κατηγορία: ARDUINO •
ADAFRUIT στην κατηγορία ARDUINO

Ήρθε η νέα πλακέτα Adafruit Motorshield με την οποία μπορείτε να ελέγξετε 2 σερβοκινητήρες ή 4 απλούς. Το νέο TB6612 MOSFET driver δίνει 1, 2A ανά κανάλι και 3Α μέγιστο, και επίσης έχει μικρότερες πτώσεις στην τάση για να έχετε μεγαλύτερη ροπή από τις μπαταρίες σας και έχει και ενσωματωμένες flyback διόδους.

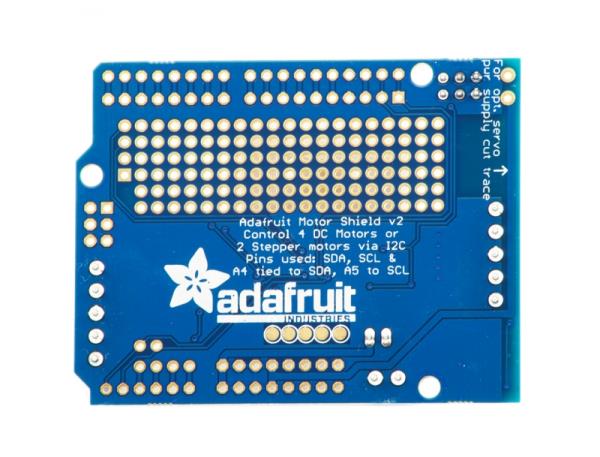

Έχει ενσωματωμένο ένα PWM driver chip αντί να χρησιμοποιεί τα PWM pins του Arduino. Αυτό το chip χειρίζετε τους κινητήρες και τις ταχύτητες μέσω I2C σύνδεσης. Μόνο 2 pins(SDA & SCL) χρειάζονται για να χειριστείτε ου κινητήρες, κι εφόσον έιναι σύνδεση I2C μπορείτε να συνδέσετε κι άλλες συσκευές ή πλακέτες I2C στα ίδια pins. Αυτό το κάνει επίσης συμβατό με κάθε Arduino όπως τα Uno, Due, Leonardo και Mega R3.

Με 5 pins για ορισμό διευθύνσεων μπορείτε να στοιβάξετε εώς 32 πλακέτες Adafruit Motorshield που σημαίνει ότι μπορείτε να ελέγξετε εώς 64 σερβοκινητήρες ή 128 απλούς!

Χαρακτηριστικά

• 2 συνδέσεις των 5V για σερβοκινητήρες που συνδέονται στο ηψηλής ανάλυσης χρονομέτρη του Arduino.
• 4 H-Bridges: το TB6612 chipset παρέχει 1, 2Α ανά γέφυρα(3Α μέγιστο)με προστασία υπερθέρμανσης και εσωτερικές διόδους προστασίας. Μπορεί να χειριστεί κινητήρες από 4.5VDC εώς 13.5VDC.
• Εώς 4 κινητήρες 2 κατευθύνσεων.
• Εώς 2 σερβοκινητήρες.
• Μεγάλα τερματικά για σύνδεση των κινητήρων και της τροφοδοσίας.
• Το κουμπί reset του Arduino μεταφέρετε στην πάνω όψη.
• Τερματικό των 2 pin με προστασία πολικότητας και jumper για την σύνδεση εξωτερικής τροφοδοσίας.
• Συμβατό με τα Arduino UNO, Leonardo, ADK/Mega R3, Due, Diecimila & Duemilanove. Σύμβατο και με τα Mega/ADK R2 και προηγούμενα με 2 jumpers.
• Εγγύηση: 2 χρόνια. DOA 7 ημερών
